HTLD型H形弹性块联轴器图纸

HTLD型H形弹性块联轴器基本参数和主要尺寸(JB/T5511-91)HTLD型H形弹性块联轴器基本参数和主要尺寸（JB/T5511-91）/mm型号公称转矩T···

我要询价

产品详情：

HTLD型H形弹性块联轴器基本参数和主要尺寸(JB/T5511-91)

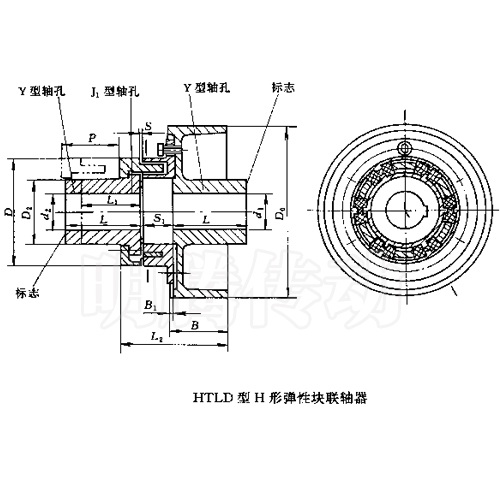

HTLD型弹性块联轴器图纸

HTLD型H形弹性块联轴器基本参数和主要尺寸（JB/T5511-91）/mm

型号	公称转矩T_n/ N·m	许用转速 [n]/r·min^-1		轴孔直径 d₁、d₂	轴孔长度		B	B₁	L₂	D	D₀	D₂	S₁	S	P	转动惯量I/ kg·m²	质量 m/kg
					Y型	J₁型
		铁	钢		L	L₁
HTLD1	250	2800	3800	32、35、38	82	60	85	5	135	125	200	75	30	2	38	0.089	14.3
				40、42、45、48	112	84		—	140
				50*
HTLD2	355	2200	3000	38	82	60	105	25	80	140	250	80	33		43	0.148	25
				40、42、45、48、50、55、56	112	84		—	166
HTLD3	560	2200	3000	42、45、48、50、55、56			105	—	173	160	250	95	38		47	0.167	29.2
				60、63、65*	142	107
HTLD4	900	1800	2400	50、55、56	112	84	135	25	183	180	315	108	41		50	0.415	43
				60、63、65、70、71、75*	142	107		—	208
HTLD5	2000	1400	1900	65、70、71、75			170	30	231	225	400	138	51		61	1.29	77.5
				80、85、90*	172	132		—	261
HTLD6	2800	1100	1500	71、75	142	107	210	70	245	250	500	155	60	3	69	3.27	119.9
				80、85、90、95	172	132		40	215
				100*	212	167		—	315
HTLD7	4000	1100	1500	80、85、90、95	172	132	210	40	280	280	500	172	65		73	3.56	131.9
				100、110*	212	167		—	320
HTLD8	5600	900	1200	90、95	172	132	265	95	190	315	630	200	70		78	9.32	191.6
				100、110、120、125	212	167		—	385
HTLD9	7100	900	1200	100、110、120、125			265	55	338	350	630	230	74		83	10.02	252
				130、140	252	202		15	393

注：1.联轴器的转动惯量和质量是按铸铁件最小轴孔尺寸计算的近似值。

2.标记“*”号的轴孔直径不适用于d₂。

3.瞬时过载转矩不得大于公称转矩值的2倍。

4.表中尺寸P为拆卸拨爪的最小尺寸。
