SWC-DH型短伸缩焊接式万向联轴器图纸

SWC-DH型短伸缩焊接式万向联轴器图纸外形安装尺寸（JB/T5513-91）DH型短伸缩焊接式万向联轴器基本参数和主要尺寸（JB/T5513-91）/mm型号···

我要询价

产品详情：

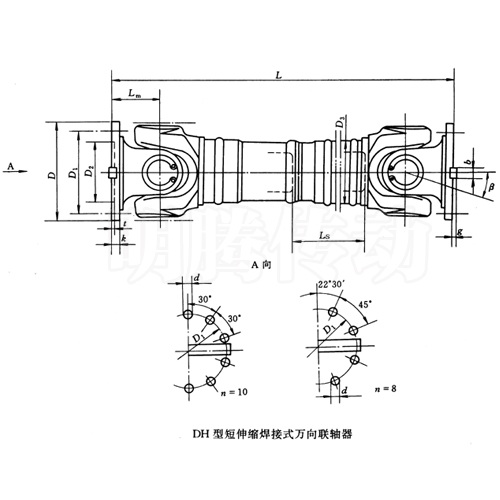

SWC-DH型短伸缩焊接式万向联轴器图纸外形安装尺寸（JB/T5513-91）

DH型短伸缩焊接式万向联轴器基本参数和主要尺寸（JB/T5513-91）/mm

型号	回转直径 D	公称转矩T_n/ kN·m	疲劳转矩T_f/ kN·m	轴线折角β/ (°)≤	伸缩量L_S	L_min	D₁ (js11)	D₂ (H7)	D₃	L_m	n-d	k	t	b (h9)	g	转动惯量 I/kg·m²		质量m/kg
																L_min	增长100	L_min	增长100
SWC180DH1	180	12.5	6.3	25	75	650	155	105	114	110	8-17	17	5	-	-	0.165	0.007	58	2.8
SWC180DH2					55	600										0.162		56
SWC180DH3					40	550										0.16		52
SWC225DH1	225	40	20	15	85	710	196	135	152	120	8-17	20	5	32	9	0.415	0.0234	95	4.9
SWC225DH2					70	640										0.397		92
SWC250DH1	250	63	31.5	15	100	795	218	150	168	140	8-19	25	6	40	12.5	0.9	0.0277	148	5.3
SWC250DH2					70	735										0.885		136
SWC285DH1	285	90	45	15	120	950	245	170	194	160	8-21	27	7	40	15	1.876	0.051	229	6.3
SWC285DH2					80	880										1.801		221
SWC315DH1	315	125	63	15	130	1070	280	185	219	180	10-23	32	8	40	15	3.331	0.0795	346	8
SWC315DH2					90	980										3.163		334
SWC350DH1	350	180	90	15	140	1170	310	210	267	194	10-23	35	8	50	16	6.215	0.2219	508	15
SWC350DH2					90	1070										5.824		485
SWC390DH1	390	250	125	15	150	1300	345	235	267	215	10-23	40	8	70	18	11.125	0.2219	655	15
SWC390DH2					90	1200										10.763		600

注：1.T_f为在交变负荷下按疲劳强度所允许的转矩。

2.L_min为缩短后的最小长度。

3.L为安装长度，按需要确定。
