GIICLZ型鼓形齿式联轴器图纸

GⅡCLZ型鼓形齿式联轴器基本参数和主要尺寸（JB/T8854.2-99）/mmGⅡCLZ型鼓形齿式联轴器基本参数和主要尺寸（JB/T8854.2-99）/mm···

产品详情：

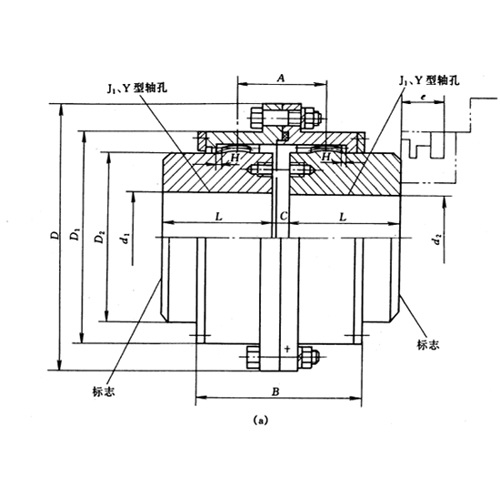

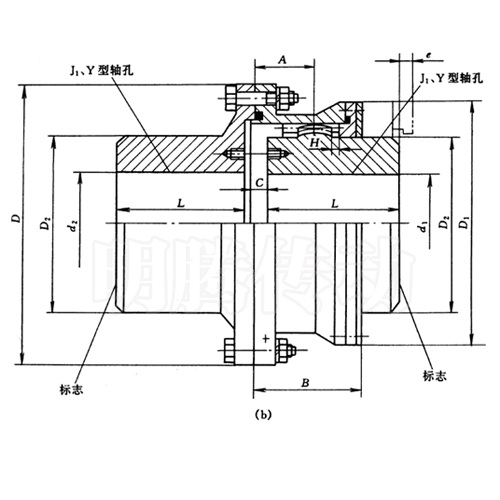

GⅡCLZ型鼓形齿式联轴器基本参数和主要尺寸（JB/T8854.2-99）/mm
GIICL型鼓形齿式联轴器图纸 GIICLZ型鼓形齿式联轴器图纸

GⅡCLZ型鼓形齿式联轴器基本参数和主要尺寸（JB/T8854.2-99）/mm

型号	公称转矩Tn /N·m	许用转速[n] /r·min^-1	轴孔直径 d₁、d₂	轴孔长度L		D	D₁	D₂	D₃	C	H	A	B	e	润滑脂用量 /mL	质量 m/kg	转动惯量I /kg·m²
				Y	J₁
GⅡCLZ1	400	4000	16、18、19	42	-	103	71	71	50	8	2	18	38	38	31	3.5	0.016
			20、22、24	52	38											3.3	0.015
			25、28	62	44											3.5	0.016
			30、32、35、38*	82	60											4.1	0.02
			40、42、45、48、50*	112	84											5.7	0.028
GⅡCLZ2	710	4000	20、22、24	52	38	115	83	83	60	8	2	21	44	42	42	5.3	0.027
			25、28	62	44											4.8	0.025
			30、32、35、38*	82	60											5.7	0.028
			40、42、45、48、50、55、56	112	84											7.2	0.032
			60*	142	107											9.2	0.04
GⅡCLZ3	1120	4000	22、24	52	38	127	95	95	75	8	2	22	45	42	42	3.8	0.036
			25、28	62	44											7.8	0.044
			30、32、35、38	82	60											7.6	0.044
			40、42、45、48、50、55、56	112	84											9.8	0.053
			60、63、65、70	142	107											12.5	0.067
GⅡCLZ4	1800	4000	38	82	60	149	116	116	90	8	2	24.5	49	42	53	10.5	0.085
			40、42、45、48、50、55、56	112	84											13.5	0.102
			60、63、65、70、71、75*	142	107											16.5	0.156
			80*	172	132											19.4	0.195
GⅡCLZ5	3150	4000	40、42、45、48、50、55、56	112	84	167	134	134	105	10	2.5	27.5	54	42	77	18.1	0.176
			60、63、65、70、71、75	142	107											23.1	0.207
			80、85、90*	172	132											28.5	0.25
GⅡCLZ6	5000	4000	45、48、50、55、56	112	84	187	153	153	125	10	2.5	28	55	42	91	23.9	0.3
			60、63、65、70、71、75	142	107											29.3	0.356
			80、85、90、95*	172	132											35.4	0.417
			100、(105)	212	167											36.2	0.426
GⅡCLZ7	7100	3750	50、55、56	112	84	204	170	170	140	10	2.5	30	59	42	108	29.6	0.46
			60、63、65、70、71、75	142	107											36.3	0.53
			80、85、90、95	172	132											43.8	0.63
			100、(105)、110、(115)*	212	167											54.3	0.76
GⅡCLZ8	1000	3300	55、56	112	84	230	186	186	155	12	3	33.5	71	47	161	37.8	0.73
			60、63、65、70、71、75	142	107											46.1	0.86
			80、85、90、95	172	132											54.9	0.1
			100、110、(115)、120、125	212	167											67.4	1.19
GⅡCLZ9	16000	3000	60、63、65、70、71、75	142	107	256	222	212	180	12	3	34.5	37	47	184	60	1.43
			80、85、90、95	172	132											71.8	1.66
			100、110、120、125	212	167											88	2.0
			130、(135)、140、150	252	202											104.4	2.3
GⅡCLZ10	22400	2650	65、70、71、75	142	107	287	239	239	200	14	3.5	39	82	47	276	76.1	2.32
			80、85、90、95	172	132											91.1	2.7
			100、110、120、125	212	167											111.5	3.21
			130、140、150	252	202											133.5	3.74
GⅡCLZ11	35500	2350	110、120、125	212	167	325	250	276	235	14	3.5	40.5	85	47	322	137	4.9
			130、140、150	252	202											162.4	5.64
			160、170、(175)	302	342											193	6.5
GⅡCLZ12	50000	1850	130、140、150	252	202	362	286	313	270	16	4	44.5	95	49	404	212.8	9.56
			160、170、180	302	242											268	11.05
			190、200	352	282											290	12.37
GⅡCLZ13	71000	1850	150	252	202	412	322	350	300	18	4.5	49	104	49	585	272.3	15.72
			160、170、180 (185)	302	242											320	18.14
			190、200、220、(225)	352	282											370	25.36
GⅡCLZ14	112000	3300	170、180、(185)	302	282	462	420	335	-	22	5.5	86	148	63	1600	389	27.6
			190、200、220	352	282											438	30.7
			240、250	410	330											509	34.4
GⅡCLZ15	180000	1500	190、200、220	352	282	512	470	380	-	22	5.5	91	158	63	2100	566	49.7
			240、250、260	410	330											650	55.9
			280、(295)	470	380											740	62.3
GⅡCLZ16	250000	1300	220	352	282	580	522	430	-	28	7	104.5	177	67	2500	751	84.8
			240、250、260	410	330											857	94.9
			280、300、320	470	380											974	105.4
GⅡCLZ17	355000	1200	250、260	410	330	644	582	490	-	28	7	99	182	67	2700	1110	155.3
			280、(290)、300、320	470	380											1255	173
			340、360、(365)	550	450											1465	198
GⅡCLZ18	500000	1050	280、(295)、300、320	470	380	726	658	540	-	28	8	111	215	75	3900	1580	278
			340、360、380	550	450											1830	315
			400	650	540											2160	362
GⅡCLZ19	710000	950	300、320	470	380	818	748	630	-	32	9	116	220	75	5000	2115	490
			340、(350)、360、380、(390)	550	450											2457	558
			400、420、440、450、460、(470)	650	540											2892	645
				650	540
GⅡCLZ20	1000000	800	360、380、(390)	550	450	928	838	720	-	32	10.5	123.5	235	75	6200	3223	960
			400、420、440、450、460	650	540											3793	1109
			480、500
			530、(540)	800	680											4680	1340
GⅡCLZ21	1400000	750	400、420、440、450、460	650	540	1022	928	810	-	40	11.5	127.5	245	75	7000	4780	1740
			480、500
			530、560、600	800	680											5905	2111
GⅡCLZ22	1800000	650	450、460、480、500	650	540	1134	1036	915	-	40	13	131	255	75	8700	6069	2805
			530、560、600、630	800	680
			670、(680)	900	780											7504	3409
GⅡCLZ23	2500000	600	530、560、600、630	800	680	1282	1178	1030	-	50	14.5	149.5	290	80	15000	9633	5663
			670、(700)、710、750、(770)	900	780											11133	6555
GⅡCLZ24	3550000	550	560、600、650	800	680	1428	1322	1175	-	50	16.5	158.5	305	80	18000	12460	9322
			670、710、750	900	780											14465	10731
			800、850	1000	880											16110	11905
GⅡCLZ25	5000000	460	670、(700)、710、750	900	780	1644	1538	1390	-	50	19	162.5	310	80	23000	19837	20697
			800、850	1000	880											22381	23346
			900、950	-	980											24765	25652
			1000、(1040)	-	1100											27797	28793

注：1.质量与转动惯量按J₁型轴伸计算近似值。

2.轴孔直径栏中标注“*”号的轴孔尺寸，只适用于d_Z选用。

3.推荐选用J₁型轴伸系列。

4.带括号的轴孔直径新设计时不应选用。
