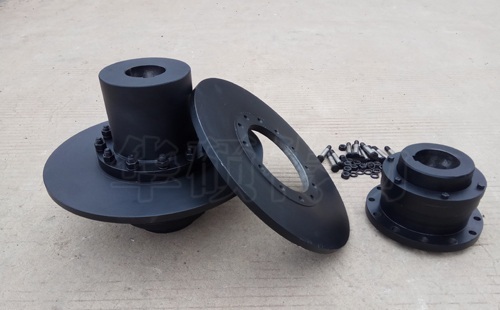

WGP带制动盘鼓形齿式联轴器

WGP带制动盘鼓形齿式联轴器JB/T7001-93型号WGP1、WGP2、WGP3、WGP4、WGP5、WGP6、WGP7、WGP8、WGP9、WGP10、WG···
我要询价

产品详情:

WGP带制动盘鼓形齿式联轴器JB/T7001-93型号WGP1、WGP2、WGP3、WGP4、WGP5、WGP6、WGP7、WGP8、WGP9、WGP10、WGP11、WGP12、WGP13、WGP14

制动盘的主要尺寸、质量和转动惯量/mm
制动盘直
径D0
T
k
S
D5max
质量m/kg
转动惯量I/kg·m2
315
15
10
42
180
155
8.5
6.7
0.116
0.11
355
15
10
54
200
175
11.4
9.9
0.192
0.178
400
15
14
54
255
230
15.2
12.4
0.32
0.287
450
15
16
54
305
280
19.7
15.6
0.55
0.462
500
15
18
54
325
295
25
20
0.83
0.712
560
15
18
54
350
320
30.7
25.6
1.28
1.127
630
15
20
54
400
360
38.8
33
2.06
1.826
710
15
20
54
480
450
46.5
39.4
3.32
2.912
800
15
24
70
540
500
67.8
52.7
5.87
4.81
900
15
24
70
600
560
86.6
70.3
9.3
7.852
1000
20
30
80
620
560
128.8
115.1
17.4
15.65

WGP型带制动盘鼓形齿式联轴器主要尺寸有:公称转矩Tn:800-180000N.m许用转速n:4000-1200r/min制动盘大小:315-1000mm带制动盘鼓形齿联轴器,该联轴器包括有分别用来连接动力输入轴和动力输出轴的一个左轴套和一个右轴套,在左轴套的端部设置有鼓形齿,套在左轴套外围的联接 套通过其内齿与左轴套上的鼓形齿相啮合,右轴套的端部设置有连接法兰,连接法兰与联接套通过穿接螺栓连接固定,一个制动盘被夹持固定在连接法兰和联接套之 间。带制动盘鼓形齿联轴器结构简单、安装方便,制动盘与右轴套刚性连接,制动过程中的制动负荷和振动由右轴套承担,因而不会对鼓形齿的啮合性能造成损害, 同时制动盘自身的稳定性也大大提高,保证了运行的可靠性。齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。外齿分为直齿和鼓形齿两种齿 形,所谓鼓形齿即为将外齿制成球面,球面中心在齿轮轴线上,齿侧间隙较一般齿轮大,鼓形齿式联轴器可允许较大的角位移(相对于直齿联轴器),可改善齿的接触 条件,提高传递转矩的能力,延长使用寿命。有角位移时沿齿宽的接触状态。>WGP型带制动盘鼓形齿式联轴器WGP型带制动盘鼓形齿式联轴器
