【产品名称】NL尼龙联轴器，TGL尼龙内齿圈齿式联轴器，NL尼龙内齿联轴器
【产品型号】NL型，TGL型
【产品类型】非金属元件挠性联轴器（齿式联轴器）

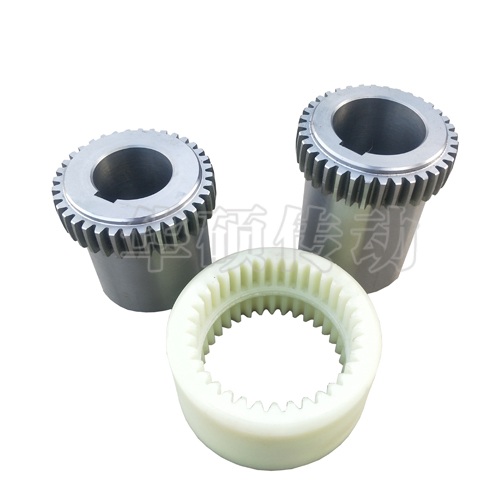

【产品结构】主从动端联轴器，尼龙内齿圈，挡板，顶丝等
【产品材质】ZG35，ZG45，45#，40Cr，42Crmo，铸铁件。
【产品应用】应用于中小转矩的工况环境，例如风机、水泵、润滑泵、纺织机械等。
【产品规格】
NL型尼龙内齿型联轴器基本参数尺寸
型号大小：NL1-NL10
公称扭矩Tn：40-3150N.m
许用转速n：6000-1800r/min
轴孔直径d：6-100mm
轴孔长度L：25-212mm
联轴器外径D：42-220mm
间隙S：2mm
轴向：2-4mm
角向：1-2°
径向：±0.3-0.7
转动惯量：0.25-1156.8kg.㎡
重量：0.85-55kg
型号规格：TGLA(TGLB、TGLC)1-TGLA(TGLB、TGLC)12
公称扭矩：10-2500N.m
轴孔直径：6-125mm
轴孔长度：16-167mm
标准轴粗：25-192mm
【产品图纸】http://www.lianzhouqiwang.com/tz/9-67-3.html
【注意事项】轴孔型式有圆柱形(Y)、圆锥形(Z)和短圆柱形(J)。轴孔和键槽按国家标准GB3852-83《联轴器轴孔和键槽形式及尺寸》的规定加工。工作温度为-20～+70℃。每种形式均有10个规格。
【订货说明】
联轴器询盘、订货需要提供的数据举例：
例：NL3尼龙齿式联轴器
主动端：Y型孔，A型键槽 d1=22mm,L=52mm
从动端：Y型孔，A型键槽d2=25mm,L=62mm
NL3 22×52/25×62 (JB/T5514-91)默认情况下，Y型轴孔A型键槽可以不写
