非金属弹性元件联轴器种类：
梅花形弹性联轴器，弹性套柱销联轴器，弹性柱销联轴器，弹性柱销齿式联轴器，径向弹性柱销联轴器，轮胎式联轴器，弹性块联轴器，芯型弹性联轴器，H型块联轴器，多角形弹性联轴器，星型联轴器。

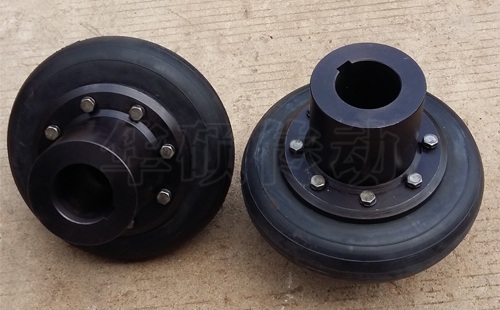

从今天开始给大家介绍的产品是轮胎式联轴器
轮胎式联轴器结构型式分带骨架式，开口式，整体式，剖分式：
一、轮胎式联轴器简介：两个半联轴器通过带骨架的轮胎体经由高强螺栓锁紧实现连接两轴传递运动和转矩。
二、产品型号：UL1、UL2、UL3、UL4、UL5、 UL6、UL7、UL8、UL9、UL10、UL11、UL12、UL13、UL14、 UL15、UL16、UL17、UL18
三、执行标准：GB/T5844-86
四、轮胎式联轴器结构组成：半联轴器，螺栓，轮胎环
五、该传动件特性：具有较高的弹性，扭转刚度小，减震能力强，补偿两轴相对位移能力大，有良好阻尼，不用润滑，拆卸方便。
六、轮胎联轴器应用环境：适用于起动频繁，正反转多变，冲击振动较大的两轴联接，可在有粉尘、水分的工况环境工作。
七、工作温度：-20~80℃
八、技术要求
1、零部件材料：半联轴器铸钢35，锻钢35，螺栓性能等级8、8.8级，轮胎体由橡胶、帘线橡胶复合材料和骨架组合件。
2、轮表面应有凹陷，裂纹，轮胎体和骨架不应有脱粘。
3、轮胎体骨架内外露表面应作防锈货涂漆处理。
九、轮胎联轴器选型尺寸参考
轮胎体外径D：80-900mm
轮胎体厚度H：20-250mm
螺钉M5-M30
许用轴孔：40-302mm
轴孔长度：52-302mm
公称转矩：25-25000N.m
许用转速:5000-800r/min
重量范围：0.7-818Kg
