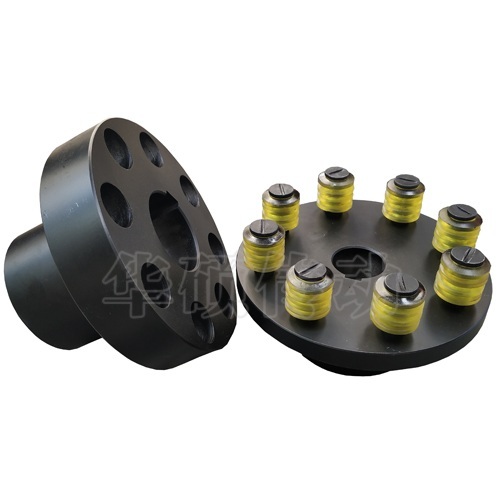

【产品名称】TL型弹性套柱销联轴器、TLL型带制动轮弹性套柱销联轴器
【产品型号】TL型，TLL型（新标LT型，LTZ型制动轮）
【产品类型】挠性联轴器（弹性联轴器）
【产品结构】主从动端半联轴器，弹性套，靠背销，钢圈，弹垫，螺母，制动轮等
【产品材质】45#钢，ZG35，锻件，42Crmo
【产品应用】适用于高速，安装底座刚性好、对中精度较高、冲击载荷不 大、对减振要求不高的中小功率水泵等传动。
【产品规格】
TLL型带制动轮弹性套柱销联轴器《GB4323-84》
型号大小：TLL1-TLL9
公称扭矩Tn：125-16000N.m
许用转速n：3800-1000r/min
轴孔直径d：30-170mm
轴孔长度L：60-302mm
制动轮大小：直径：200-710，宽度：85-298mm
联轴器外径D：130-600mm
间隙S：5mm
重量范围：8.3-576.8Kg
TL型弹性套柱销联轴器《GB4323-84》
型号规格：TL1-TL13
联轴器外径D：71-600mm
间隙S：3mm
许用轴孔d：10-220mm
轴孔长度L：25-352mm
公称转矩Tn：6.3-16000N.m
许用转速n：8800-1150r/min
转动惯量：0.0004-16Kg.㎡
重量范围：1.16-425.8kg
工作温度：-20~70℃
【产品图纸】
【注意事项】弹性套工作是受压缩变形，由于弹性套的厚度较薄，体积小，弹性变形有限，所以弹性套柱销联轴器虽可补偿轴线位移和弹性，但轴线位移许用补偿量较少，弹性较弱。
【相关产品】
HL型弹性柱销联轴器，HLL型带制动轮弹性柱销联轴器，ZL型弹性柱销齿式联轴器，ZLD型带锥度孔弹性柱销齿式联轴器，ZLL型带制动轮弹性柱销齿式联轴器，BL型棒销联轴器
