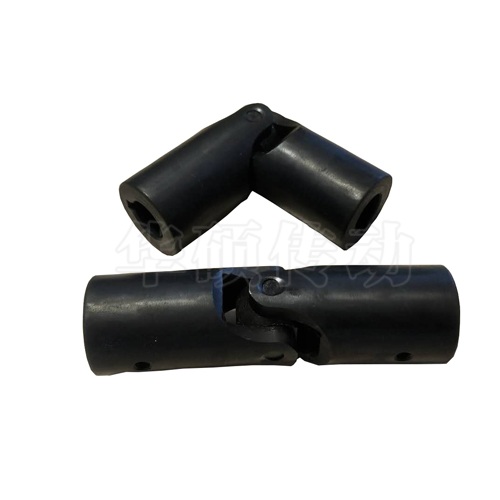

WSD 型（单节式）和 WS 型（双节式）小型十字万向节联轴器是工业传动中常用的精密部件，主要用于联接空间相交轴线并补偿角度偏移（最大可达 45°），适用于汽车、机床、轧钢机械等领域。以下是其常见型号规格及关键参数：
一、型号命名与结构特点
WSD 型：单节式结构，两端采用相同或不同孔形（圆柱孔、键槽孔、四方孔等），适合仅需角位移补偿的场景。
WS 型：双节式结构，通过中间轴连接，可同时补偿角位移和径向位移，常用于长距离传动或复杂工况
三、关键性能参数
转矩传递能力：
单节 WSD 型转矩范围 11.2~1120N・m，双节 WS 型因结构差异转矩与 WSD 型对应，但轴向补偿能力更强。
角度补偿：
单节或双节均可承受最大 45° 角位移，但实际应用中建议控制在 30° 以内以延长寿命。
材料与表面处理：
十字轴采用 40Cr、20CrMnVB 等合金钢，热处理后硬度 58~62HRC；其他部件为 45# 钢，硬度 48~52HRC。
表面处理可选发黑、镀镍、镀锌，以增强耐腐蚀性。
转速与精度：
带滚针轴承的型号最高转速可达 4000rpm，动态负载高且游隙小；带滑动轴承的型号转速建议≤1000rpm。
精密型联轴器重复定位精度可达 ±0.01mm，适用于高精度传动系统。
