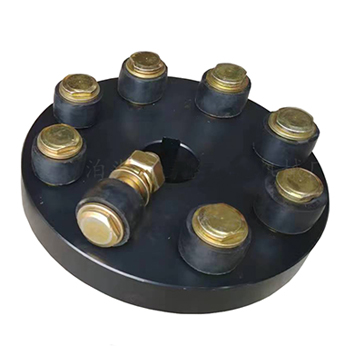

FCL 型弹性柱销联轴器主要由两半联轴器、弹性柱销以及相关紧固件组成。两半联轴器通常采用优质钢材制造，具备良好的强度与刚性，用于分别连接主动轴与从动轴。弹性柱销则是核心部件，一般由橡胶等弹性材料制成，柱销置于两半联轴器相对应的销孔中。这种结构设计简单紧凑，在传递转矩过程中，弹性柱销可在一定程度上补偿两轴间的相对位移，包括径向位移、角位移等，降低轴系因安装误差或工作中变形产生的不良影响。
三、常见型号及性能参数
常见的 FCL 型弹性柱销联轴器型号众多，不同型号对应不同的性能参数。以 FCL90、FCL100、FCL112 等型号为例，FCL90 许用转矩为 4N.m，许用转速达 4000r/min，其外形尺寸方面，外径 D 为 90mm，与轴连接相关的尺寸如 D1 为 35.5mm ，d1 为 11mm，轴孔配合长度 L 为 28mm ，此外还有安装相关的参数如 C 为 3mm，螺栓规格为 4-M8×50，重量 1.7kg。随着型号数字增大，如 FCL200，许用转矩提升至 245N.m，许用转速降低为 3200r/min，外径 D 增大到 200mm，各部分尺寸与连接参数也相应变化以适配更大转矩的传递需求重要选型参数分析
（一）传递扭矩
传递扭矩是选型的关键参数之一。需依据实际传动系统所需功率与转速，精确计算出实际传递扭矩值。例如，在某电机驱动的减速机系统中，已知电机功率为 P，转速为 n，根据公式 T = 9550×(P/n)（T 为扭矩，单位 N.m；P 为功率，单位 kW；n 为转速，单位 r/min）可算出扭矩。所选 FCL 型弹性柱销联轴器的许用转矩必须大于该计算值，一般建议留出一定余量，以应对可能出现的瞬间过载等情况，确保联轴器长期稳定运行，不发生因扭矩不足导致的损坏。
（二）轴径尺寸
准确测量连接两轴的直径尺寸至关重要。FCL 型弹性柱销联轴器不同型号对应不同的轴径适配范围，联轴器的孔径需与轴径精准匹配，公差应控制在合理范围内。若孔径过大，会导致连接松动，影响扭矩传递效率，严重时可能引发设备振动甚至故障；孔径过小则无法安装，强行安装还会损伤轴与联轴器。如 FCL100 型号，适配的轴径相关尺寸 d1 为 11mm，在选型时要确保所连接轴径与之相符。
（三）工作环境
工作环境因素对 FCL 型弹性柱销联轴器的选型影响显著。若工作环境温度过高，超出弹性柱销材料的耐受范围，会加速弹性柱销老化、变形，降低其补偿性能与使用寿命，此时需选择耐高温材料制成的弹性柱销或采用特殊散热结构的联轴器。在湿度大或有腐蚀性介质的环境中，联轴器的金属部件易生锈腐蚀，应选用耐腐蚀材料制造的联轴器，如不锈钢材质的两半联轴器，或对其进行特殊防腐处理。对于高速运转的场合，需关注联轴器的动平衡性能，FCL 型联轴器虽结构简单，但在高速下若动平衡不佳，会产生剧烈振动与噪声，影响设备精度与稳定性，此时可能需要对所选联轴器进行高精度动平衡校正。
（四）补偿能力
两轴在实际安装与运行过程中，不可避免地会出现相对位移，包括径向位移、角位移等。FCL 型弹性柱销联轴器虽有一定补偿能力，但不同型号的补偿范围存在差异。其径向位移许用补偿量一般在 0.2 - 0.6mm，角位移在 0°30′ - 1°30′ 。在选型时，要依据设备安装精度、运行中轴的变形情况等，准确评估所需的补偿能力。若实际位移超出联轴器补偿范围，会使弹性柱销承受过大应力，加速磨损甚至断裂，导致联轴器失效。例如，在一些对中精度较难保证的长轴传动系统中，就需要选择补偿能力相对较强的 FCL 型号联轴器。
（五）安装方式
FCL 型弹性柱销联轴器常见安装方式为通过螺栓紧固两半联轴器实现连接，安装过程相对简便。但在选型时仍需考虑安装空间、操作便利性等因素。如在一些空间狭小的设备内部安装，需确保联轴器的尺寸与结构便于安装操作，同时要考虑安装与维护过程中是否便于拆卸与更换弹性柱销等易损件。此外，还需关注联轴器的重量，较重的联轴器在安装时可能需要借助额外的吊装设备，增加安装成本与难度。
