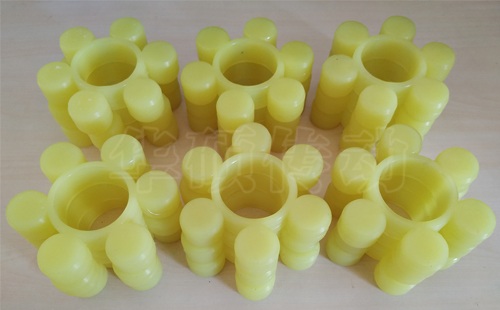

梅花弹性缓冲垫规格
发表时间：2021-10-20 09:40:44
文章来源：华硕传动机械 人气：184
梅花弹性缓冲垫标准适用于大型设备和各种机械缓冲作用于传动轴的联接.
产品用途：本标准适用于大型设备和各种机械缓冲作用于传动轴的联接
扭 距：22.4—2500NM
磨 耗：< 0.05cm3 / 1.61km
产品硬度：95A ±5
标 准：GB5272-85
MT梅花形
| 型号 | D | D1 | d3 | d9 | d8 | d7 | d6 | h | 瓣数 | | MT1 | 48 | 30 | 19 | 23 | 25 | 16 | 18 | 12 | 4 | | MT2 | 68 | 48 | 28 | 34 | 36 | 18 | 20 | 18 | 6 | | MT3 | 82 | 60 | 34 | 42 | 44 | 20 | 22 | 18 | 6 | | MT4 | 100 | 72 | 42 | 51 | 54 | 25 | 28 | 20 | 6 | | MT5 | 122 | 90 | 52 | 62 | 65 | 29 | 32 | 25 | 6 | | MT6 | 140 | 104 | 64 | 74 | 78 | 33 | 36 | 30 | 6 | | MT7 | 166 | 130 | 90 | 100 | 105 | 33 | 36 | 30 | 8 | | MT8 | 196 | 156 | 100 | 112 | 117 | 37 | 40 | 35 | 8 | | MT9 | 225 | 180 | 115 | 130 | 135 | 42 | 45 | 35 | 10 | | MT10 | 255 | 205 | 140 | 154 | 160 | 46 | 50 | 45 | 10 | | MT11 | 295 | 245 | 170 | 187 | 195 | 46 | 50 | 50 | 10 | | MT12 | 356 | 300 | 215 | 235 | 245 | 51 | 56 | 55 | 12 | | MT13 | 391 | 335 | 250 | 275 | 285 | 51 | 56 | 55 | 12 |
|
