GIICLD型鼓形齿式联轴器

GIICLD型鼓形齿式联轴器《JB/T8854.1-2001》该联轴器适用联接电机与机械两水平轴线传动轴系,具有良好的角向补偿性能,工作温度-20-+80℃,传···
我要询价

产品详情:

GIICLD型鼓形齿式联轴器《JB/T8854.1-2001》该联轴器适用联接电机与机械两水平轴线传动轴系,具有良好的角向补偿性能,工作温度-20-+80℃,传递公称转矩为1.12-50kn.m

鼓形齿式联轴器的型式,基本参数和主要尺寸应符合相关国家标准。

型号大小:GIICLD-GIICLD10

许用转速n:4000-2100r/min

公称扭矩Tn:11200-50000N.m

轴孔直径d:25-200mm

轴孔长度L:82-352mm

联轴器外径D:127-362mm

重量:7.2-319Kg


GIICLD型鼓形齿式联轴器的特点:

1、承载能力强。在相同的内齿套外径和联轴器   大外径下,鼓形齿式联轴器的承载能力平均比直齿式联轴器提高15~20%。

2、角位移补偿量大。当径向位移等于零时,直齿式联轴器的许用角位移为1o,而鼓形齿式联轴器的许用角位移为1o30’,提高50%。在相同的模数、齿数、齿宽下,鼓形齿比直齿允许的角位移大。

3、鼓形齿面使内、外齿的接触条件得到改善,避免了在角位移条件下直齿齿端棱边挤压,应力集中的弊端,同时改善了齿面摩擦、磨损状况,降低了噪声,维修周期长。

4、外齿套齿端呈喇叭形状,使内、外齿装拆十分方便。

5、传动效率高达99.7%。

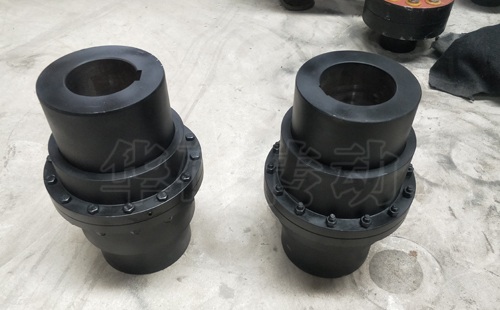

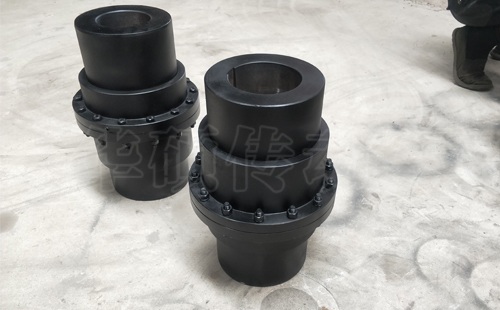

GIICLD型鼓形齿式联轴器GIICLD型鼓形齿式联轴器
