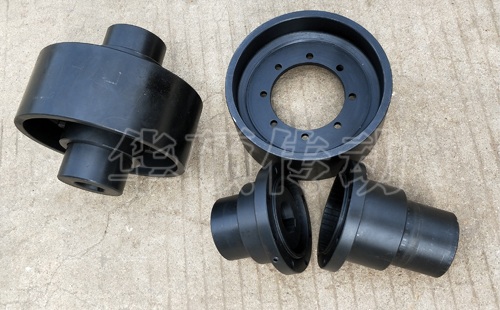

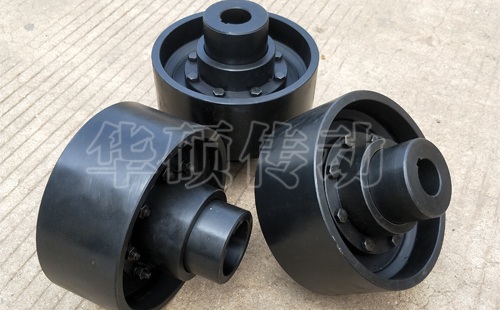

NGCL型带制动轮鼓型齿式联轴器产品简介：由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。外齿分为直齿和鼓形齿两种齿形，所谓鼓形齿即 为将外齿制成球面，球面中心在齿轮轴线上，齿侧间隙较一般齿轮大，鼓形齿联轴器可允许较大的角位移（相对 于直齿联轴器），可改善齿的接触条件，提高传递转矩的能力，延长使用寿命。有角位移时沿齿宽的接触状态。
NGCL型带制动轮鼓型齿式联轴器在工作时，两轴产生相对角位移，内外齿的齿面周期性作轴向相对滑动，必然形成齿面磨损和功率消耗，因此，齿式联轴器需在 有良好和密封的状态下工作。齿式联轴器径向尺寸小，承载能力大，常用于低速重载工况条件的轴系传动，高精度并经动平衡的齿式联轴器可用于高速传动，如燃汽 轮机的轴系传动。鼓形齿式联轴器
NGCL型带制动轮鼓型齿式联轴器型号
NGCL1、NGCL2、NGCL3、NGCL4、NGCL5、NGCL6、NGCL7、 NGCL8、NGCL9、NGCL10、NGCL11、NGCL12、NGCL13、NGCL14
带制动轮鼓形齿联轴器型号NGCL-A型（NGCL1-NGCL13）,NGCL-B型（NGCL14），NGCLZ型（半齿）制动轮鼓形齿式联轴器。
NGCL型带制动轮鼓形齿式联轴器标记示例：
NGCL6型带制动轮鼓形齿式联轴器
主动端：Z1型轴孔，A型键槽，d2=60mm，L=107mm
从动端：J1型轴孔，A型键槽，d2=60mm，L=107mm
即NGCL6-Z160*107/J160*107 JB/ZQ4644-1997
主要技术参数
型号规格：NGCL1-NGCL14,NGCLZ1-NGCLZ14
公称扭矩：355-100000N.m
许用转速：4000-950r/min
轴孔直径：20-250mm
轴孔长度：38-410mm
制动轮：160-800mm
制动轮宽度：68-335mm
联轴器外径：103-462mm
联轴器轴孔组合有Z1/J1、J1/J1、Y/J1、Y/Y、Z/Y、J/Y、Y/J、Z/J1、J/J1
