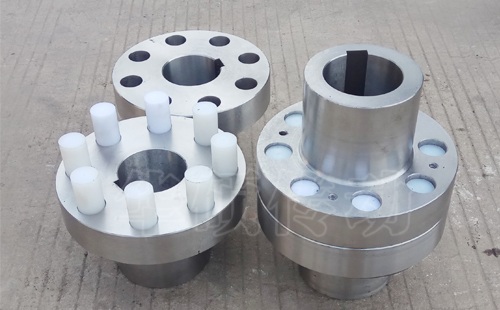

LX型弹性柱销联轴器《GB5014-85》
型号大小：LX1-LX14
联轴器外径D：90-880mm
间隙S：2.5mm
许用轴孔d：16-400mm
轴孔长度L：30-550mm
公称转矩Tn：315-160000N.m
许用转速n：7100-850r/min
转动惯量：0.0064-4318kg.㎡
重量范围：2-1956kg
该系列产品也有一款带制动轮，LXZ型带制动轮弹性柱销联轴器
1、概述
产品特点：利用尼龙棒的纵断面剪切强度传递转矩。
主要用途及适用范围：适用于同轴系的传动轴系，结构简单。
规格：LX型外径范围：90-880mm
型号的组成及代表意义：LX型普通型，LXZ型为带制动轮型。
工作条件：工作温度-20-80℃，对不要求控制噪音的环境较适用。
对环境的影响：有轻微噪音
2、安全
安全使用期，生产日期，有效期
一般情况的安全适用方法：参考机械零部件使用说明或官方网站技术专栏参考
容易出现错误的使用方法或误操作：安装不到位即使用或者使用不当手法强行安装。
错误使用、操作可能造成的伤害:设备轴头损坏甚至设备损坏异常情况下的紧急处理措施：具体说明见官方网站说明
3、技术特性
主要性能：补偿偏移能力，维修方便，结构简单，减震性能。轴向±0.5-3mm，径向0.15-0.25mm，角向0.5°
主要参数：
许用轴孔范围：LX型：12-400mm，
轴孔长度范围：LX型：27-550mm，
公称扭矩范围：LX型：160-160000N.m，
许用转速范围：LX型：7100-850r/min，
以上是国标GB5014-85标准参数，昌盛联轴器厂可以承接非标准尺寸的加工订做，来样来图即可。
4、外形及安装尺寸
LX型的外形尺寸直径*高度：90*66-880*1108mm
5、重量
LX型规格重量范围：2-1956Kg
