首页>>产品展示>>弹性柱销联轴器

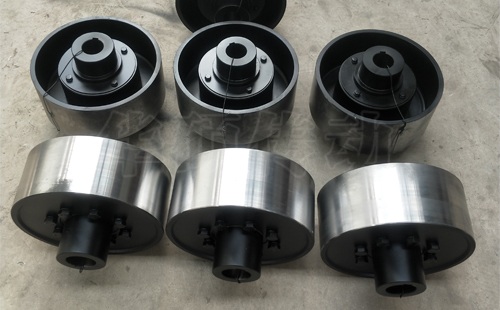

HLL型带制动轮弹性柱销联轴器

HLL型带制动轮弹性柱销联轴器已列为国家标准GB5014-85,适用于各种机械联接两同轴线的传动轴,通常用于动频繁的高低速运动。工作温度为-20~+80℃;传递···
我要询价

产品详情:

HLL型带制动轮弹性柱销联轴器已列为国家标准GB5014-85,适用于各种机械联接两同轴线的传动轴,通常用于动频繁的高低速运动。工作温度为-20~+80℃;传递公称扭矩为40~20000N.m。弹性柱销联轴器具有较大结构简单、合理,维修方便、两面对称可互换,寿命长,允许较大的轴向窜动,具有缓冲、减震、耐磨等性能。  轴孔型式有圆柱形(Y)、圆锥形(Z)和短圆柱形(J)。轴孔和键槽按国家标准GB3852-83《联轴器轴柱和键槽形式及尺寸》的规定加工。  半联轴器采用精密铸造,铸铁HT20-40、铸钢ZG35Ⅱ,轴孔和键槽采用拉制成型,柱销采用MC尼龙b制成。

HLL型带制动轮弹性柱销联轴器轴孔型式有圆柱形(Y)、圆锥形(Z)和短圆柱形(J)。轴孔和键槽按国家标准GB3852-83《联轴器轴柱和键槽形式及尺寸》的规定加工。半联轴器采用精密铸造,铸铁HT20-40、铸钢ZG35Ⅱ,轴孔和键槽采用拉制成型,柱销采用MC尼龙b制成。

HLL型带制动轮弹性柱销联轴器是利用若干非金属弹性材料制成的柱销,置于两半联轴器凸缘孔中,通过柱销实现两半联轴器联接,该联轴器结构简单,容易制造,装拆更换弹性元件,比较方便,不用移动两半联轴器。弹性元件(柱销)的材料一般选用尼龙,有微量补偿两轴线偏移能力,弹性件工作时受剪切,工作可靠性极差,仅适用于要求很低的中速传动轴系,不适用于工作可靠性要求较高的工况。

HLL型带制动轮弹性柱销联轴器《GB5014-85》

型号大小:HLL1-HLL15

公称转矩Tn:315-25000N.m

许用转速n:5600-710r/min

轴孔直径d:25-180mm

轴孔长度L:60-302mm

制动轮直径:200-800,宽度:85-335mm

联轴器外径D:120-480mm

间隙S:2.5

重量范围:11-504Kg

HLL型带制动轮弹性柱销联轴器HLL型带制动轮弹性柱销联轴器
