HL型弹性柱销联轴器

HL型弹性柱销联轴器《GB5014-85》适用于各种同轴线的传动系统,利用尼龙棒横断面剪切强度传递转矩,公称转矩160-160000N.m,工作温度-20-80···
我要询价

产品详情:

HL型弹性柱销联轴器《GB5014-85》适用于各种同轴线的传动系统,利用尼龙棒横断面剪切强度传递转矩,公称转矩160-160000N.m,工作温度-20-80℃,结构简单,维修方便,具有缓冲减震性能和一定的轴偏移补偿能力,适应于在不控制噪音环境的场合使用。 许用补偿量 轴向±0.5-3mm 径向0.15-0.25mm 角向0.5°

该HL型弹性柱销联轴器基本尺寸范围如下:

大外径D:90-880mm

间隙S:2.5-8mm

许用轴孔范围d:12-400mm

公称转矩Tn:160-160000N.m

许用转速n:7100-850r/min

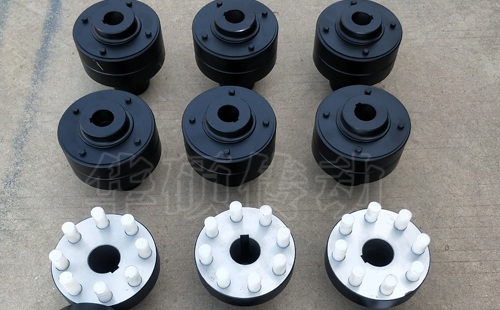

HL型弹性柱销联轴器实物图 HL型-弹性柱销联轴器材质:铸铁,铸钢,精鋳等,具体根据客户要求定做,定价。

HL型弹性柱销联轴器是利用若干非金属弹性材料制成的柱销,置于两半联轴器凸缘孔中,通过柱销实现两半联轴器联接,该联轴器结构简单,容易制造,装拆更换弹性 元件 比较方便,不用移动两半联轴器。弹性元件(柱销)的材料一般选用尼龙,有微量补偿两轴线偏移能力,弹性件工作时受剪切,工作可靠性极差,仅适用于 要求很低的中速传动轴系,不适用于工作可靠性要求较高的工况。

HL型弹性柱销联轴器具有较大结构简单、合理,维修方便、两面对称可互换,寿命长,允许较大的轴向窜动,具有缓冲、减震、耐磨等性能。

联轴器轴孔型式有圆柱形(Y)、圆锥形(Z)和短圆柱形(J)。轴孔和键槽按国家标准GB3852-83《联轴器轴柱和键槽形式及尺寸》的规定加工。半联轴器采用精密铸造,铸铁HT20-40、铸钢ZG35Ⅱ,轴孔和键槽采用拉制成型,柱销采用MC尼龙b制成。
