ZL型弹性柱销齿式联轴器

ZL型弹性柱销齿式联轴器《GB5015-85》适用于同轴线的传动轴系，利用尼龙棒的纵断面剪切强度传递转矩，可传递很大的转矩100-500000N.m，工作温度-20-70℃，可部分的代替齿型联轴器，具有一定的补偿轴偏移能力，和一般的减震性能，对不需要求控制噪音的环境比较适合。

弹性柱销联轴器分普通圆柱轴孔用ZL型，和一端允许圆锥轴孔的ZLD型。

许用补偿量

轴向±1.5-5mm

径向0.3-1.5mm

角向0.5°

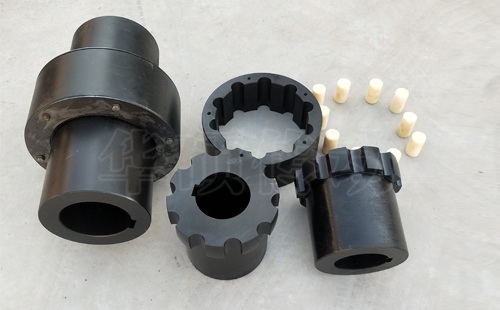

该ZL型弹性柱销齿式联轴器利用若干的非金属材料制成的柱销（俗称尼龙棒）置于两半联轴器与外环内表面之间的对合孔中，以实现两半联轴器连接的联轴器。

ZL型弹性柱销齿式联轴器是利用若干非金属材料制成的柱销，置于两半联轴器与外环内表面之间的对合孔中，通过柱销传递转矩实现两半联轴器联接，该弹性柱销齿式联轴器具有以下特点：（1）传递转矩大，在相同转矩时回转直径大多数比齿式联轴器小，体积小，质量轻，可部分代替齿式联轴器。（2）与齿式联轴器相 比，弹性柱销齿式联轴器的结构简单，组成零件较少，制造较方便，不用齿轮加工机床。（3）维修方便，寿命较长，拆下档板即可更换尼龙柱销。（4）尼龙柱销 为自润材料，不需润滑，不仅节省润滑油，而且净化工作环境。（5）减振动能差，噪声较大。弹性柱销齿式联轴器具有一定补偿两轴相对偏移的性能，适用于中等 和较大功率传动，不适用于对减振有一定要求和噪声需要严加控制的工作部位

订货示例，如ZL9《GB5015-85》

ZL9 140*252/130*252

ZL代表一种联轴器的型号（ZL型弹性套柱销联轴器 ）

140代表他的轴孔直径（一般是圆形直孔 单键槽）

252代表是轴孔的长度

130代表他的轴孔直径（一般是圆形直孔 单键槽）

252代表是轴孔的长度

单位一般都是mm毫米

ZL型弹性柱销齿式联轴器中的柱销在工作时处于剪切和挤压状态，其强度条件是计算弹性柱销联轴器横截面上的剪切强度和柱销与销孔壁的挤 压强度。
